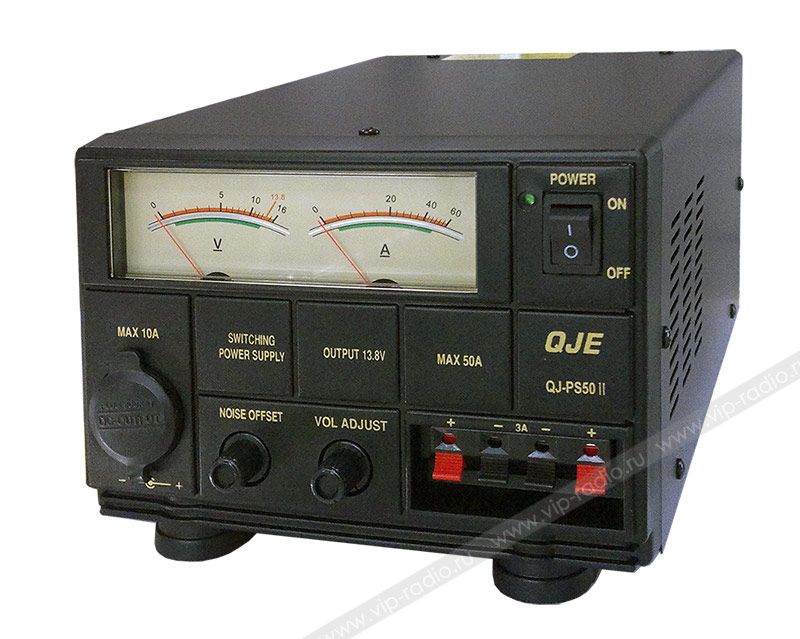

Байкал БК50Л2 (прежнее название
QJE PS50II), импульсный регулируемый блок питания для связного оборудования.
Эти источники питания предназначены для работы с мощным оборудованием радиосвязи и обеспечивают, в зависимости от модели, потребляемый ток до 50 Ампер. На блоках питания установлены двойные стрелочные измерительные приборы с независимой индикацией уровней выходного напряжения и необходимого значения собственной частоты генерации (шума). Помимо основных клемм для подключения нагрузки, имеются дополнительные клеммы для подключения слаботочных нагрузок с током до 3 Ампер и разъём прикуривателя, рассчитанный на нагрузку с током до 10 Ампер. Защита от превышения предельно допустимого температурного уровня собственных элементов схемы осуществляется при помощи встроенного вентилятора. Источники питания обеспечивают низкий уровень, не превышающий 100 мВ собственных пульсаций, высокую точность и стабильность своих выходных параметров. Они гарантируют самую надёжную защиту подключенного оборудования от короткого замыкания, переполюсовки, а так же от превышения уровня выходного напряжения. Эргономичное расположение их органов управления и современный дизайн создают максимальное удобство и комфорт в работе.
Характеристики импульсных блоков питания Байкал:
| Модель |
Ток, А
|
Напряжение, В |
Размеры, мм |
Вес, кг |
Описание |
| БК23Л1 |
23/25
|
13.8 |
181 х 63 х 190 |
1.7
|
импульсный |
БК30Л1
|
20/30
|
13.8 |
150 х 70 х 220 |
1.5
| импульсный |
БК30Л2
|
25/30
|
9-15 |
180 х 80 х 170 |
1.5 | импульсный, регулируемый |
БК30Л3
|
20/30
|
9-15 |
155 х 70 х 205 |
1.5 | импульсный, регулируемый |
| БК30Л4 | 20/30
|
9-15 |
155 х 70 х 205 |
1.5 | импульсный, регулируемый, LCD дисплей |
БК30Л5
|
25/30
|
9-15 |
190 х 70 х 181 |
2.3 | импульсный, регулируемый, LCD дисплей |
БК50Л2
|
50/52
|
9-15 |
170 х 130 х 230 |
3.0 | импульсный, регулируемый |
| БК50Л3 | 48/50
|
9-15 |
195 х 85 х 260 | 2.5 | импульсный, регулируемый |
