Yaesu FT1DR

Радиостанция снята с производства

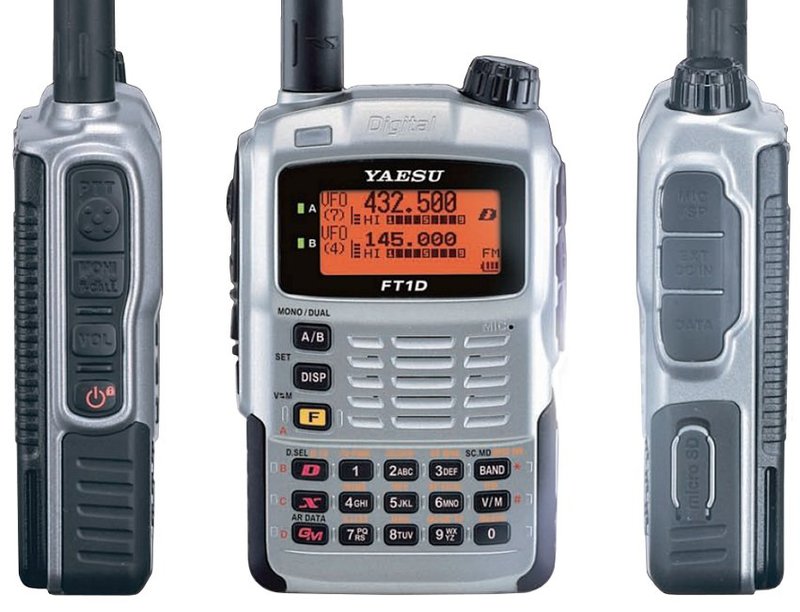

Двухдиапазонный цифровой трансивер Yaesu FT1DR

Самая привлекательная особенность цифровой связи — это возможность передавать большие объемы данных. Новая FT1DR использует режим цифровой модуляции 12.5 кГц C4FM FDMA для возможности высокоскоростной передачи данных, надежной и устойчивой голосовой связи по сравнению с аналоговым сигналом. C4FM FDMA обеспечивает передачу данных со скоростью 9.6 кб/с . Это существенно отличается от существующего цифрового любительского радио и расширяет возможность деятельности радиолюбителей в будущем.
В FT1DR есть четыре режима:  голосовой режим/режим передачи данных,  FR режим голосовой связи,  FR режим передачи данных и аналоговый режим с автоматической функцией выбора режима (AMS).
голосовой режим/режим передачи данных (V/D) – режим голосовой связи и передачи данных одновременно. Данный режим позволяет передавать данные о своем местонахождении и идентификационные данные во время работы с корреспондентом. Также данный режим позволяет добиться более устойчивой связи с корреспондентом. Режим является основным для цифровой C4FM FDMA HAM станции.
FR режим передачи данных использует максимальную скорость для передачи данных. Данный режим позволяет передавать большие объемы данных, текстовые сообщения, изображения, голосовые данные в два раза быстрее чем в режиме V/D.
FR режим голосовой связи использует максимальную скорость для передачи голосовых данных. Данный режим позволяет передавать более чистый, высококачественный голосовой сигнал.
Аналоговый режим такой же как и обычный режим FM позволяет связываться со всеми VHS/UHF HAM устройствами.
Cтанция FT1DR также имеет функцию автоматического выбора режима (AMS) для идентификации всех четырех режимов и автоматического выбора при появлении сигнала.
В радиостанции  FT1DR есть дополнительные особенности,  чтобы сделать ее стандартным оборудованием цифровой связи для всех радиолюбителей: функция «Снимок»  с режимом передачи данных (требуется MH-85A11U), встроенный модуль GPS и Умная навигация, функция APRS и Digital Group Monitor используют передачу данных о положении и идентификационных данных в процессе связи.

• Радиостанция FT1DR/E может достигать скорости передачи данных 9.6 кб в секунду, что является удачным решением для представленного метода передачи информации.

• Радиостанция FT1DR/E использует цифровую технологию C4FM FDMA , которая была разработана для профессиональных радиостанций LMR. Эта технология характерна низкой частотой ошибок за единицу передаваемой информации. Как результат – стабильная связь без прерываний во время мобильной работы (даже во время быстрого передвижения в любом транспортном средстве).

• Возможность выбора между аналоговым и цифровым режимом передачи информации нажатием всего одной клавиши на радиостанции. Когда цифровой сигнал прерван из-за слабого сигнала, вы можете переключится в режим аналогового сигнала, оставаясь на связи со станцией, с которой вы говорили.

• Цифровая технология радиостанции FT1DR/E обеспечивает прорыв в любительских средствах связи, полностью используя достоинства цифровых средств связи.


Особенности радиостанции Yaesu FT1DR:

• Водонепроницаемый для капель воды, рейтинг 5 по системе IPX
• Двухчастотный режим просмотра значений VFO
• Большой LCD дисплей
• Приём в широкой полосе частот
• Встроенная GPS антенна
• Вибрационный вызов при чрезвычайной ситуации
• Внутренняя AM антенна



Технические характеристики Yaesu FT1DR:

Общие
Диапазон частот, МГц	А (Гетеродин А, Основной приём)  Диапазон RX: 0,5 — 1,8 МГц (Радио АМ)  1,8 — 30 МГц (Радио СВ)  30 — 76 МГц (50 МГц HAM)  76 - 108 МГц (Радио FM)  108 — 137 МГц (Авиационный диапазон)   146 — 174 МГц (144 МГц НАМ)  174 — 222 МГц (Выделенный Диапазон 1)  222 — 420 МГц (Выделенный Диапазон 2)  420 — 470 МГц (430 МГц НАМ)  470 — 800 МГц (Выделенный Диапазон 3)  800 — 999 МГц (Выделенный Диапазон 4)   B (Гетеродин В, Субприём)  Диапазон RX: 108 — 137 МГц (Авиационный диапазон)     146 — 174 МГц (144 МГц НАМ)  174 — 222 МГц (Выделенный Диапазон 1)  222 — 420 МГц (Выделенный Диапазон 2)  420 — 470 МГц (430 МГц НАМ)  470 — 580 МГц (Выделенный Диапазон )  TX: 144 — 146 МГц или 144 — 148 МГц  430 — 440 МГц или 430 — 450 МГц
Количество каналов	1245
Вид излучения	F2A, F2D, F3E, F10,C4FM
Диапазон рабочих температур	-20~+60° С
Стабильность частоты	±2.5 ppm
Напряжение питания	7.4 В
Размеры	60 х 95 х 32 мм
Вес	290 г с АКБ и антенной
Приёмник
Чувствительность при 12dB SINAD	3 мкВ 10 дБ SN (0,5 — 30 МГц, АМ)  0,35 мкВ (30-54 МГц, NFM)  1 мкВ (54 - 76 МГц, NFM)  1,5 мкВ (76 - 108 МГц, WFM)  1,5 мкВ 10 децибел SN (108 - 137 МГц, AM)  0,2 мкВ (137 - 140 МГц, NFM)  0,16 мкВ (140 - 150 МГц, NFM)  0,2 мкВ (150 - 174 МГц, NFM)  1 мкВ (174 - 222 МГц, NFM)  0,5 мкВ (300 - 350 МГц, NFM)  0,2 мкВ (350 - 400 МГц, NFM)  0,18 мкВ (400 - 470 МГц, NFM)  1,5 мкВ (470 - 540 МГц, NFM)  3 мкВ (540 - 800 МГц, NFM)  1,5 мкВ (800 - 999 МГц, NFM)  0,28 мкВ для цифрового режима
Передатчик
Выходная мощность	5 Вт
Внеполосные излучения	-менее 60 децибел (уровень мощности Высокий, Средний, L2)    -менее 50 децибел (уровень мощности L1)

В комплект входят:

• Радиостанция
• Антенна
• Клипса для ношения на ремне
• Инструкция по эксплуатации
