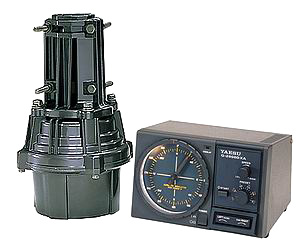

Антенный ротатор
Yaesu G-800SA предназначен для использования в умеренных условиях эксплуатации. Он обеспечивает автоматический плавный старт и остановку, светодиодный индикатор “перехлёста” кабеля и автоматическое растормаживание.
Ротатор обеспечивает угол поворота 450 градусов. Рабочий диапазон температур - от 0° до +40° С для пульта управления, от -20° до +40°С для мотора.
Аналоговый пульт управления с подсветкой оснащён круглым указателем положения антенны с подвижной шкалой азимутов для точной калибровки после установки антенны.
Технические характеристики Yaesu G-800SA:
Общие | |
Напряжение питания |
220 В (напряжение на мотор - 20 В)
|
Потребляемая мощность |
0,5 А |
Вращающий момент |
800 кг*см |
Тормозящий момент |
4000 кг*см |
Диаметр мачты |
38-63 мм |
Тип тормоза |
Механические и электрические стопоры |
Время поворота |
55 с (360°) |
Площадь ветровой нагрузки |
2 м2 |
Максимальный вес антенны (вертикальная нагрузка) |
200 кг (непрерывная нагрузка) 800 кг (пиковая) |
Управляющий кабель |
5-проводной |
Размеры |
диаметр мотора 186 мм, высота 300 мм пульт управления 200 х 130 х 193 мм |
Вес |
мотор 3,6 кг пульт управления 2,8 кг |
