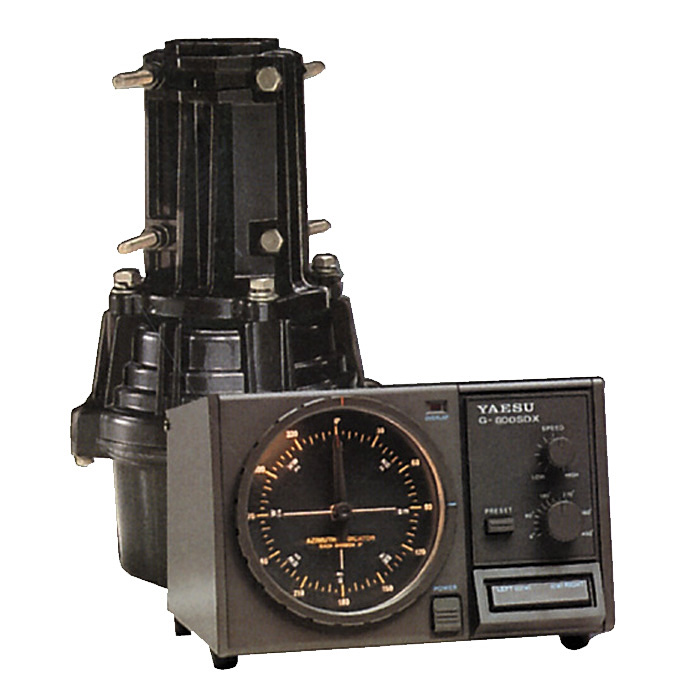

Антенное поворотное устройство
Yaesu G-800 DXA предназначено для использования в умеренных условиях эксплуатации. Скорость вращения может регулироваться, имеется предустановка положения, светодиодный индикатор “перехлёста” кабеля и автоматическое растормаживание. Поворотное устройство G-800DXA, в отличие от G-800SA, может управляться с компьютера.
Ротатор обеспечивает угол поворота 450 градусов. Рабочий диапазон температур - от 0° до +40° С для пульта управления, от -20° до +40°С для мотора.
Аналоговый пульт управления с подсветкой оснащён круглым указателем положения антенны с подвижной шкалой азимутов для точной калибровки после установки антенны.
Технические характеристики Yaesu G-800 DXA:
| Общие | |
| Напряжение питания |
220 В (напряжение на мотор - 24 В)
|
| Потребляемая мощность |
0,5 А |
| Вращающий момент |
600-1100 кг*см |
| Тормозящий момент |
4000 кг*см |
| Диаметр мачты |
38-63 мм |
| Тип тормоза |
Механические и электрические стопоры |
| Время поворота |
от 100±10 до 40±5 с (360°) |
| Площадь ветровой нагрузки |
2 м2 |
| Максимальный вес антенны (вертикальная нагрузка) |
200 кг (непрерывная нагрузка)
800 кг (пиковая) |
| Управляющий кабель |
5-проводной |
| Размеры |
диаметр мотора 186 мм, высота 300 мм
пульт управления 200 х 130 х 193 мм |
| Вес |
мотор 3,6 кг
пульт управления 2,8 кг |
Скачать инструкцию Yaesu G-800 DXA
