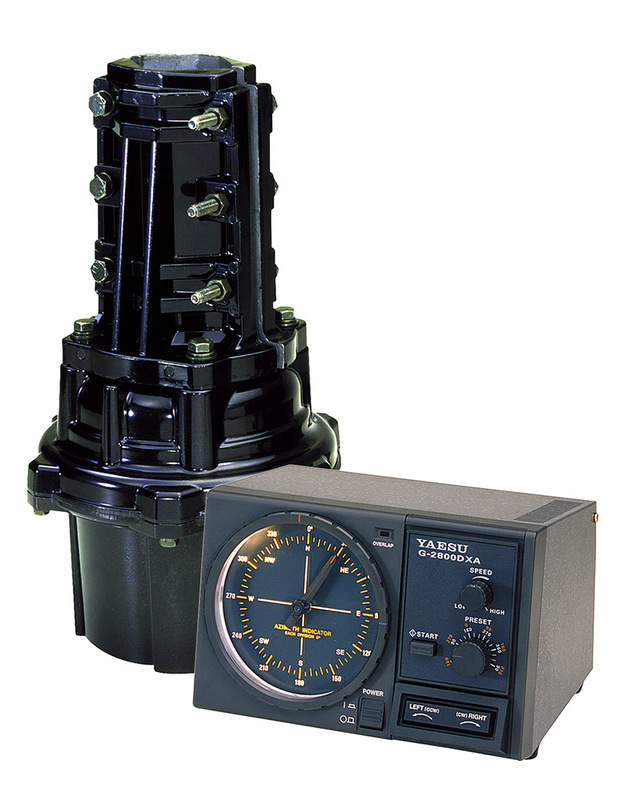

Антенное поворотное устройство
YAESU G-2800 DXA предназначено для использования совместно с очень тяжёлыми антеннами. Оно обеспечивает угол поворота до 450 градусов.
Пульт дистанционного управления с подсветкой оснащён указателем положения антенны с подвижной шкалой азимутов для калибровки после установки антенны.
Данное устройство обеспечивает автоматическое растормаживание, автоматический плавный старт и остановку антенны. Есть индикатор «запутывания» кабеля, регулятор скорости вращения и заранее установленного положения антенны.
Технические характеристики Yaesu G-2800 DXA:
| Общие | |
| Напряжение питания |
117/220 В (напряжение на мотор - 11-24 В)
|
| Потребляемая мощность |
0.7 А |
| Вращающий момент |
800-2500 кг*см |
| Тормозящий момент |
25000 кг*см |
| Диаметр мачты |
48-63 мм |
| Тип тормоза |
Механические и электрические стопоры |
| Время поворота |
360° — от 100±10 до 40±5 сек (настраивается)
|
| Диапазон вращения |
450° ±3° |
| Максимальное время непрерывной работы |
3 минуты |
| Площадь ветровой нагрузки |
1 м2 х 0.8 м или менее (мачтовый тип)
3 м2 или менее (ярусный тип) |
| Максимальный вес антенны (вертикальная нагрузка) |
300 кг (непрерывная нагрузка)
1200 кг (кратковременная) |
| Управляющий кабель |
5-проводной |
| Диапазон рабочих температур |
блок управления: 0° ~ +40° С
поворотный блок: -20° ~ +40° С |
| Размеры |
диаметр мотора 186 мм, высота 300 мм
пульт управления: 200 х 130 х 193 мм |
| Вес |
блок управления: 3.8 кг
поворотный блок: 6.5 кг |
