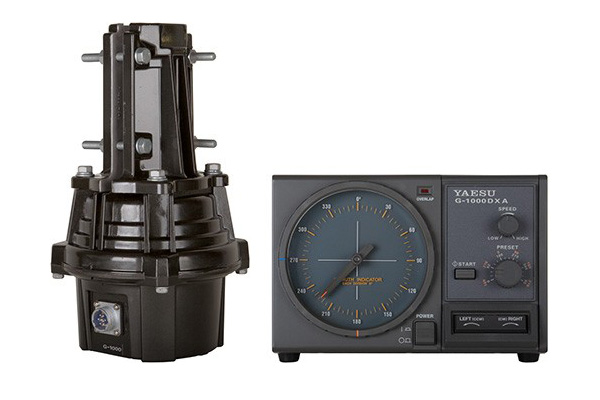

Антенное поворотное устройство
YAESU G-1000 DXA предназначено для использования совместно с тяжёлыми антеннами. Оно обеспечивает угол поворота до 450 градусов.
Пульт дистанционного управления с подсветкой оснащен указателем положения антенны с подвижной шкалой азимутов для калибровки после установки антенны. Данное устройство обеспечивает автоматическое растормаживание, автоматический плавный старт и остановку антенны.
Имеется индикатор «запутывания» кабеля, регулятор скорости вращения и заранее установленного положения антенны.
Технические характеристики Yaesu G-1000 DXA:
| Общие | |
| Напряжение питания |
117-220 В
|
| Потребляемая мощность |
0,5 А |
| Вращающий момент |
5,94-10.92 кг*м |
| Тормозящий момент |
59,86 кг*м |
| Диаметр мачты |
38 – 63,5 мм (1.5” - 2.5”) |
| Тип тормоза |
Механические и электрические стопоры |
| Время поворота |
360° — от 100±10 до 40±5 с (настраивается)
|
| Площадь ветровой нагрузки |
2.183 м 2 |
| Максимальный вес антенны (вертикальная нагрузка) |
200 кг (непрерывная нагрузка)
800 кг (пиковая) |
| Управляющий кабель |
5-проводной |
| Размеры |
диаметр мотора 186 мм, высота 300 мм
пульт управления 200 х 130 х 193 мм |
| Вес |
мотор 3.6 кг
пульт управления 2.8 кг |
