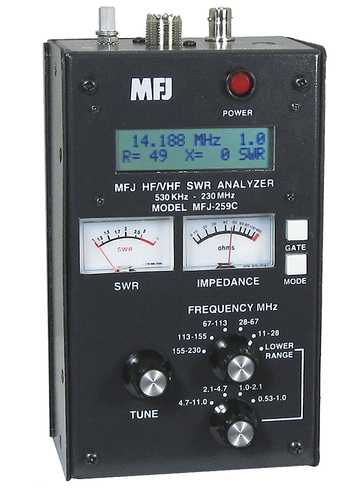

Антенный анализатор MFJ-259C позволяет измерять основные параметры антенно-фидерного тракта, в первую очередь, КСВ и импеданс (полное сопротивление) в непрерывной полосе частот от 530 кГц до 230 МГц.
Результаты измерения импеданса представляются либо как последовательно включенные активное и реактивное сопротивления (R+jX), либо как его модуль (Z) и фаза (в градусах). Прибор дает возможность оценить коэффициент укорочения и вносимое затухание коаксиальных кабелей в дБ, определить расстояние до обрыва или короткого замыкания в фидере. Возможно измерение индуктивности катушек и ёмкости конденсаторов. Результаты измерений отображаются двумя стрелочными индикаторами и на большом многофункциональном ЖК-дисплее.
Прибор снабжён встроенным частотомером, устройством для зарядки никель-кадмиевых аккумуляторов, индикатором разряда аккумуляторов или батарей, схемой экономии питания (включается в том случае, если длительное время не производится никаких манипуляций).
Пользоваться прибором очень просто: нужно выбрать переключателем необходимый поддиапазон и установить частоту, на которой будут производиться измерения. КСВ и импеданс исследуемой цепи будут показаны незамедлительно.
Список возможных применений антенного анализатора MFJ-259С:
Он позволяет определять резонансные частоты самых разнообразных антенн - от простейших диполей и штырей до волновых каналов, "квадратов", DELTA LOOP и т.п.
Автономное питание делает его незаменимым для настройки автомобильных антенн и базовых антенн по месту установки.
MFJ 259С очень удобен для снятия амплитудно-частотных характеристик фильтров, согласующих и симметрирующих устройств.
Одной из новых функций прибора (по сравнению с предшественниками) является возможность измерить длину бухты кабеля по известному коэффициенту укорочения или решить обратную задачу - по известной длине кабеля вычислить коэффициент укорочения.
Определить полосу пропускания Вашей антенны в полосе КСВ 2:1 на одном диапазоне или определить её многодиапазонные свойства.
Проверить КСВ за пределами радиолюбительским диапазонов без нарушения требований лицензии.
Точно измерить расстояние до места повреждения в кабеле.
Измерить длину бухты кабеля, его потери и коэффициент укорочения.
Измерить индуктивность и ёмкость.
Настроить и измерить параметры "трапов", балунов, линий передачи, фильтров и т.д. - резонансную частоту, добротность.
