Для установки устройства следует выбирать хорошо проветриваемое место.
Расположение корпуса вертикальное. Это необходимо для лучшего, естественного охлаждения корпуса радиатора.

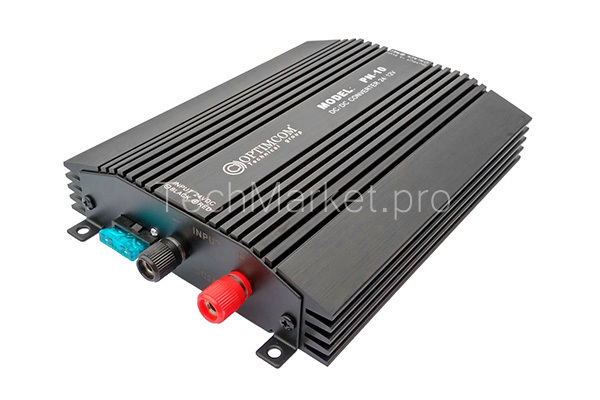

Подключите провода от бортовой сети к входным клеммам, соблюдая полярность подключения: красная клемма к плюсовому проводу, чёрная — к минусовому.
Подключите потребители к выходным клеммам, соблюдая полярность.
Включите преобразователь выключателем, расположенным на передней панели.
Максимальный, кратковременный потребляемый ток не должен превышать 12А.

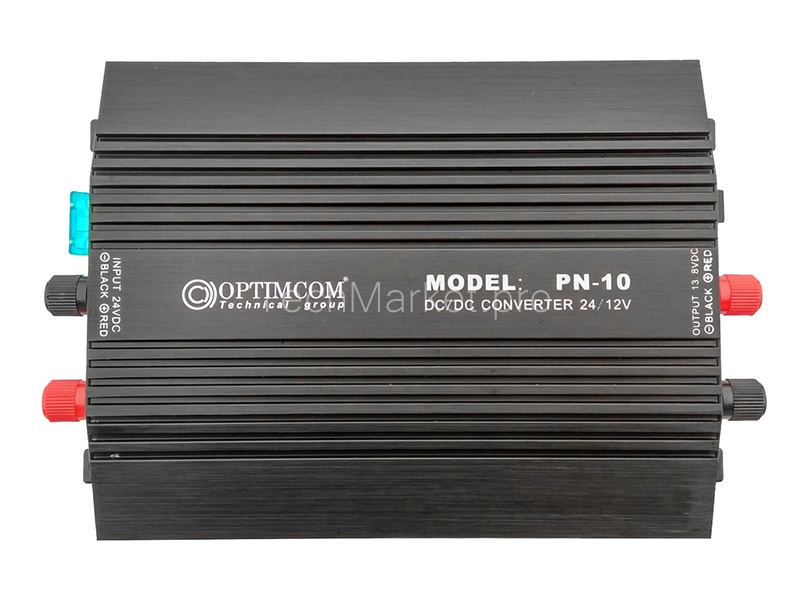

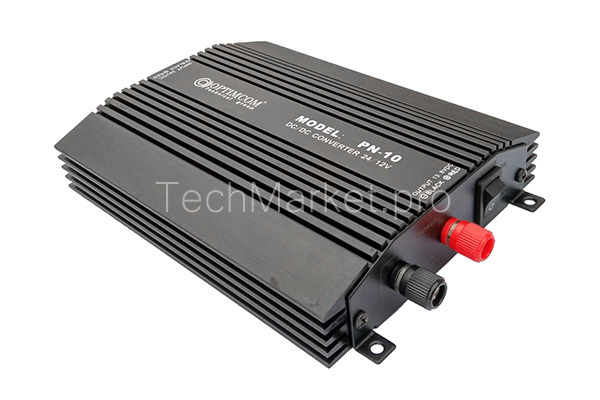

Преобразователь напряжения Optim PN-10 предназначен для подключения радиоаппаратуры с напряжением питания 13.8 В к бортовой сети автомобиля с напряжением 24 В.
Преобразователь выполнен по классической схеме и имеет следующие виды защит:
